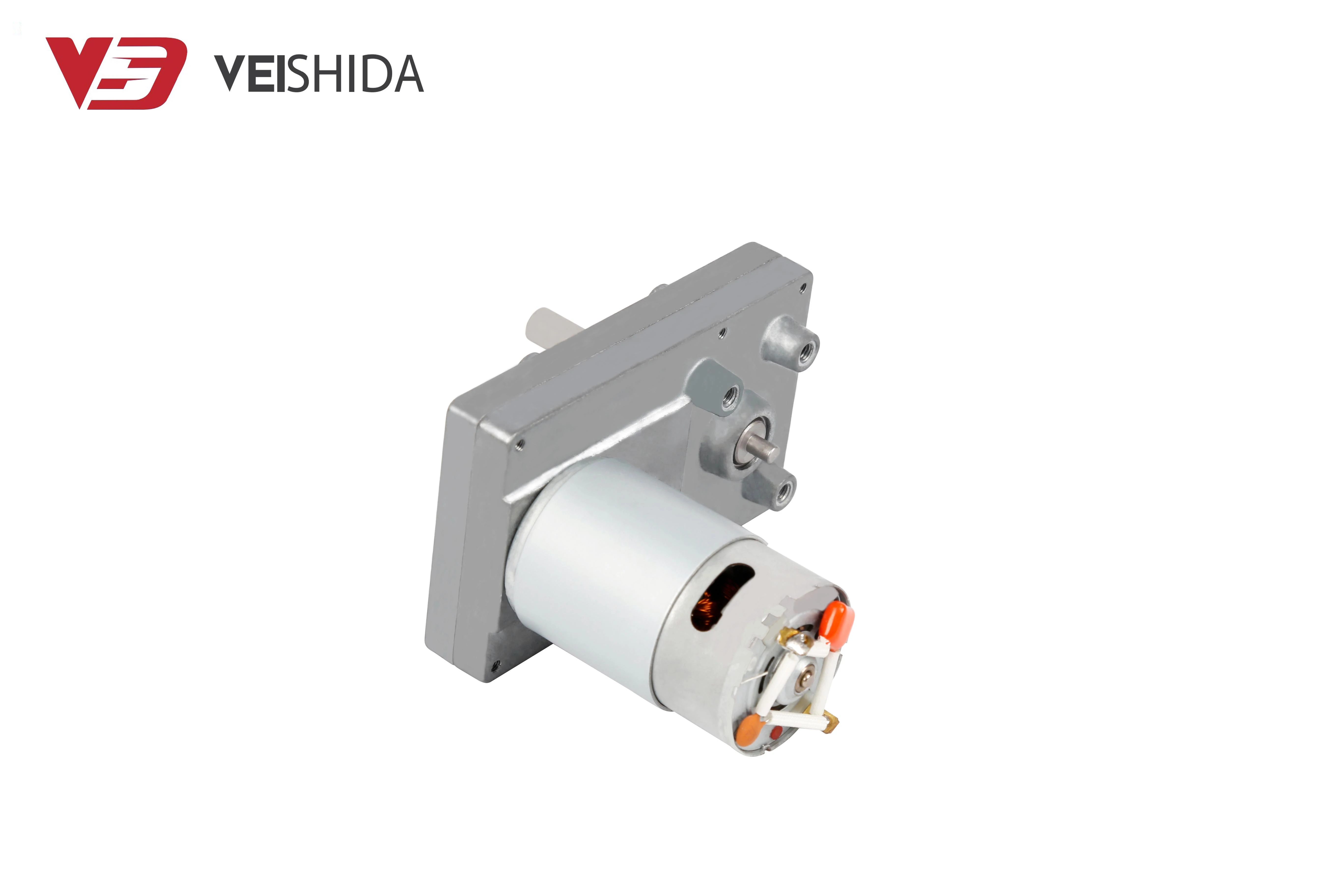

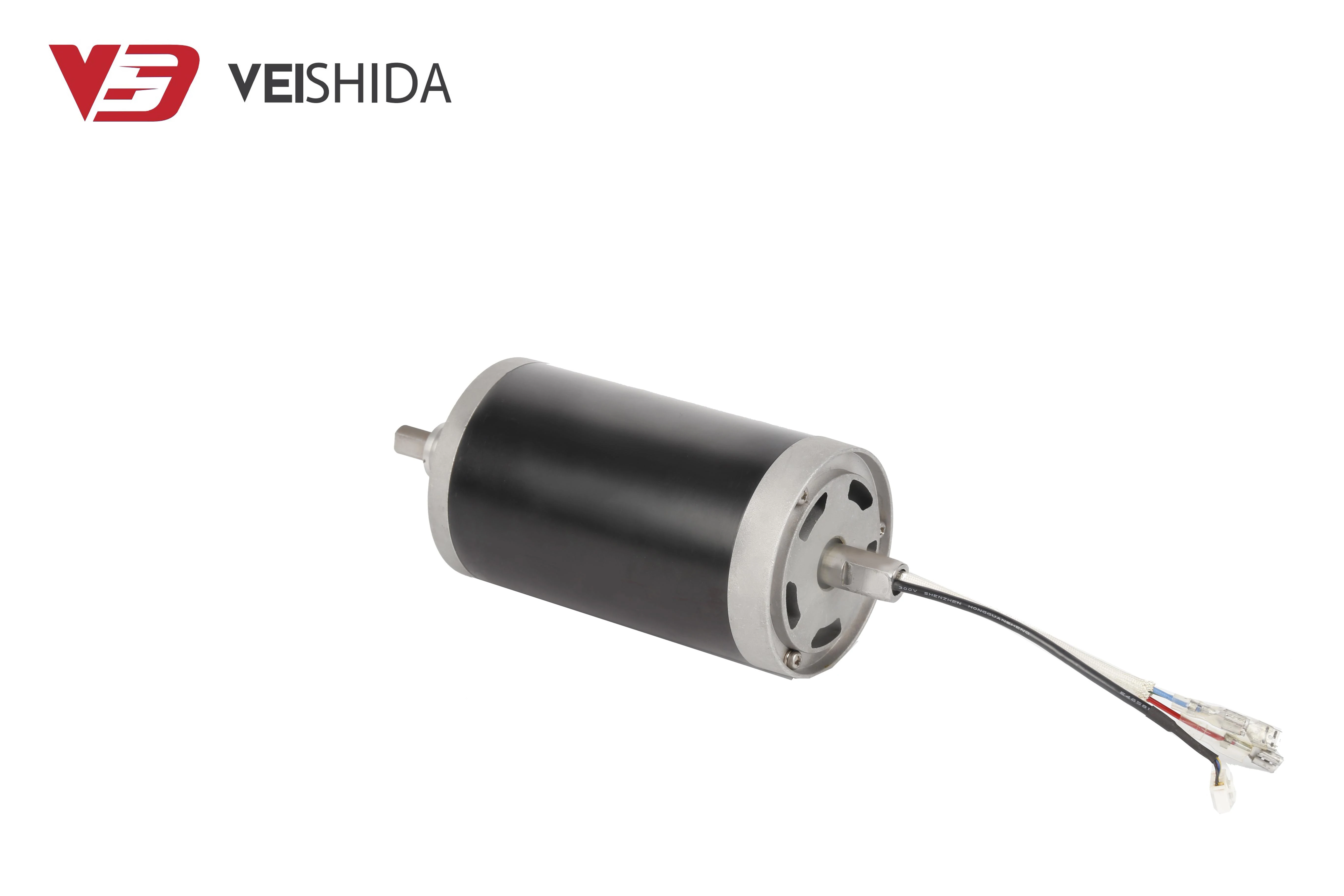

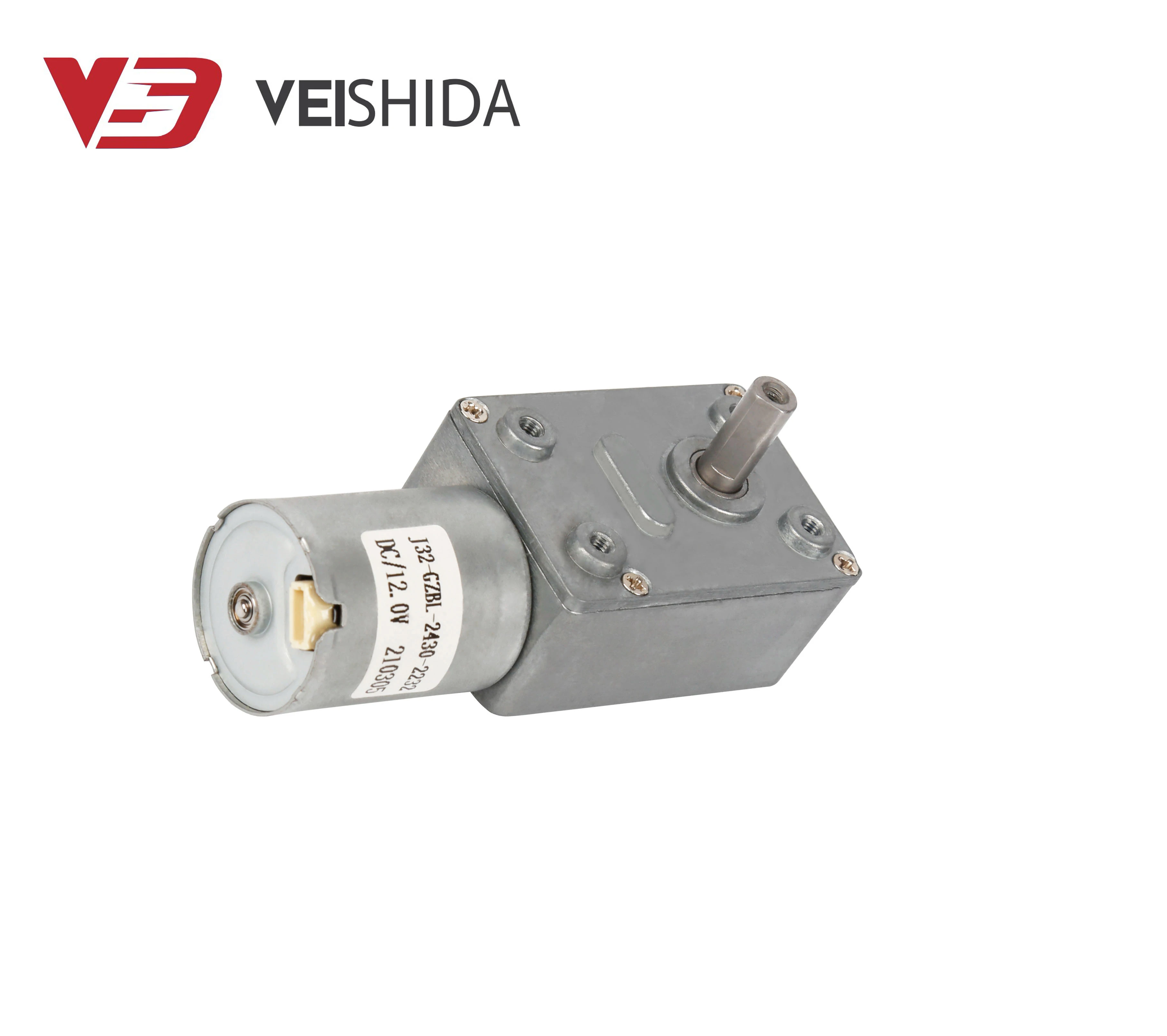

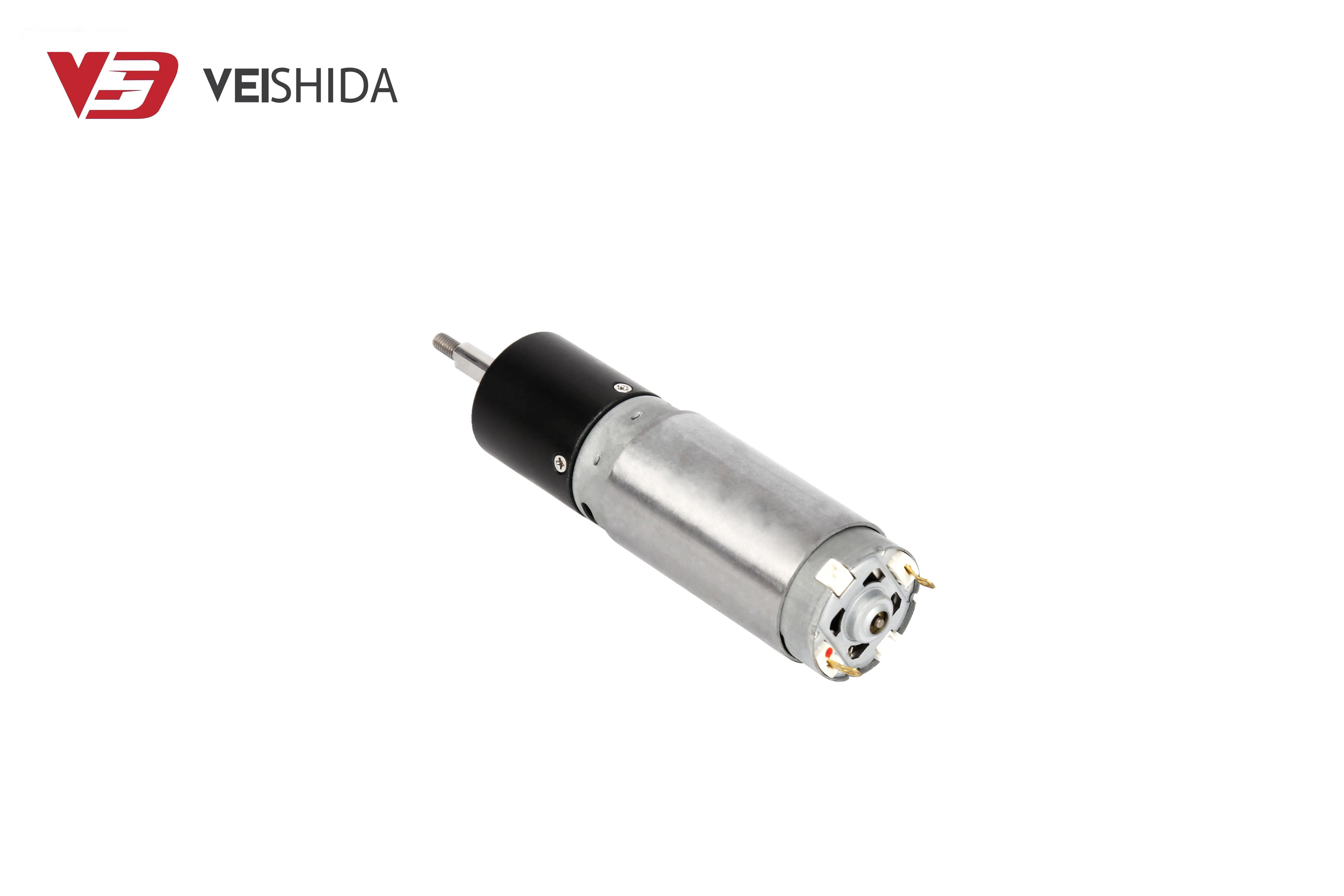

Hvilke test skal udføres, før mikromotoren virker?

Mikromotoren skal kontrolleres for at sikre, at den fungerer jævnt og sikkert, før den tændes og tages i brug. Komponenterne i testmotoren er beskrevet nedenfor:

1. Viklingsisoleringsmodstand

Excitationsviklinger, kommuteringspolviklinger, kompensationsviklinger og armaturviklinger er alle eksempler på viklinger. I henhold til reglerne skal isoleringsmodstanden være mindst 0,5MW. Det er vigtigt at måle metalbindingstrådens og armaturviklingens isolationsmodstand til akslen til exciteren.

2. Viklingens DC modstand

For at afgøre, om hver svejsning har en defekt, såsom virtuel svejsning eller åben svejsning, samt om viklingen har en kortslutning eller afbrydelse mellem vindingerne, måles viklingens DC-modstand.

(1) En enkeltarmsbro kan bruges til at teste excitationsviklingens signifikante DC-modstand. En DC-modstandstester bruges til at måle den lave DC-modstand af seriemagnetisk magnetvikling, kommutationspolvikling og kompensationsvikling.

(2) Målepositionen for viklinger med lav DC-modstand skal noteres på rapporten efter målingen;

(3) For at sammenligne bør den målte værdi ændres til den samme temperatur (forskellen bør ikke være større end 2 procent).

(4) AC-impedansen af ​​ankerviklingen og hver magnetisk polvikling kan overvåges for at foretage en bestemmelse, når der er mistanke om, at der er en kortslutning mellem drejninger, og DC-modstanden ikke har nogen synlig reaktion.

3. DC-modstanden mellem ankerviklingspladerne skal måles.

Målingens mål er at afgøre, om der er fejl, såsom metalliske kortslutninger mellem kommutatorsegmenterne, og om svejsningen mellem ankerviklingen og kommutatorsegmentet er åben svejsning eller virtuel svejsning. En højfølsom, flercifret dobbeltarmsbro eller en nedtrapningstilgang kan bruges til målingen. Mindre end 10 procent af den minimale værdi bør adskille dem fra hinanden.
