Den grundlæggende struktur af mikro-DC-motoren til skønhedsinstrumentet

DC mikro-motorer er meget almindelige i skønhedsudstyr. Det kan konvertere den elektriske energi fra DC-motorer til mekanisk energi. Den har fremragende startegenskaber og hastighedsreguleringsydelse, stort drejningsmoment og høje omkostninger. Derfor er anvendelsen af ​​DC-mikromotorer i skønhedsudstyr meget udbredt. Strukturen af ​​en almindelig motor består af en stator, en rotor og et endedæksel. Hvad er strukturen af ​​en DC-mikromotor til skønhedsinstrumenter?

Motor stator:

1. Den magnetiske hovedpol er sammensat af jernkernen i det magnetiske hovedtrin og excitationsviklingen. Excitationsviklingen passerer strøm og genererer hovedmagnetfeltet. Den nederste del af den magnetiske pol kaldes polpalmen. Funktionen af ​​den magnetiske hovedpol er at generere magnetisk flux i luften for at gøre excitationsviklingen solidt fastgjort i jernkernen, de magnetiske poler på overfladen er en del af det magnetiske kredsløb, som er lavet af laminerede stålplader, og excitationsviklingerne er viklet med isolerede kobbertråde.

2. Kommutationspol: bruges til at forbedre kommuteringsegenskaberne for ankerstrømmen, fastgjort i midten af ​​statorens magnetiske hovedpol med en skrue

3. Børsteanordning: børsten er installeret på statoren og holder glidende kontakt med børsten og kommutatoren, så ankerviklingen er forbundet med den eksterne strøm

4. Maskinbase: bruges til at fastgøre den magnetiske hovedpol, kommutator og endedæksel.

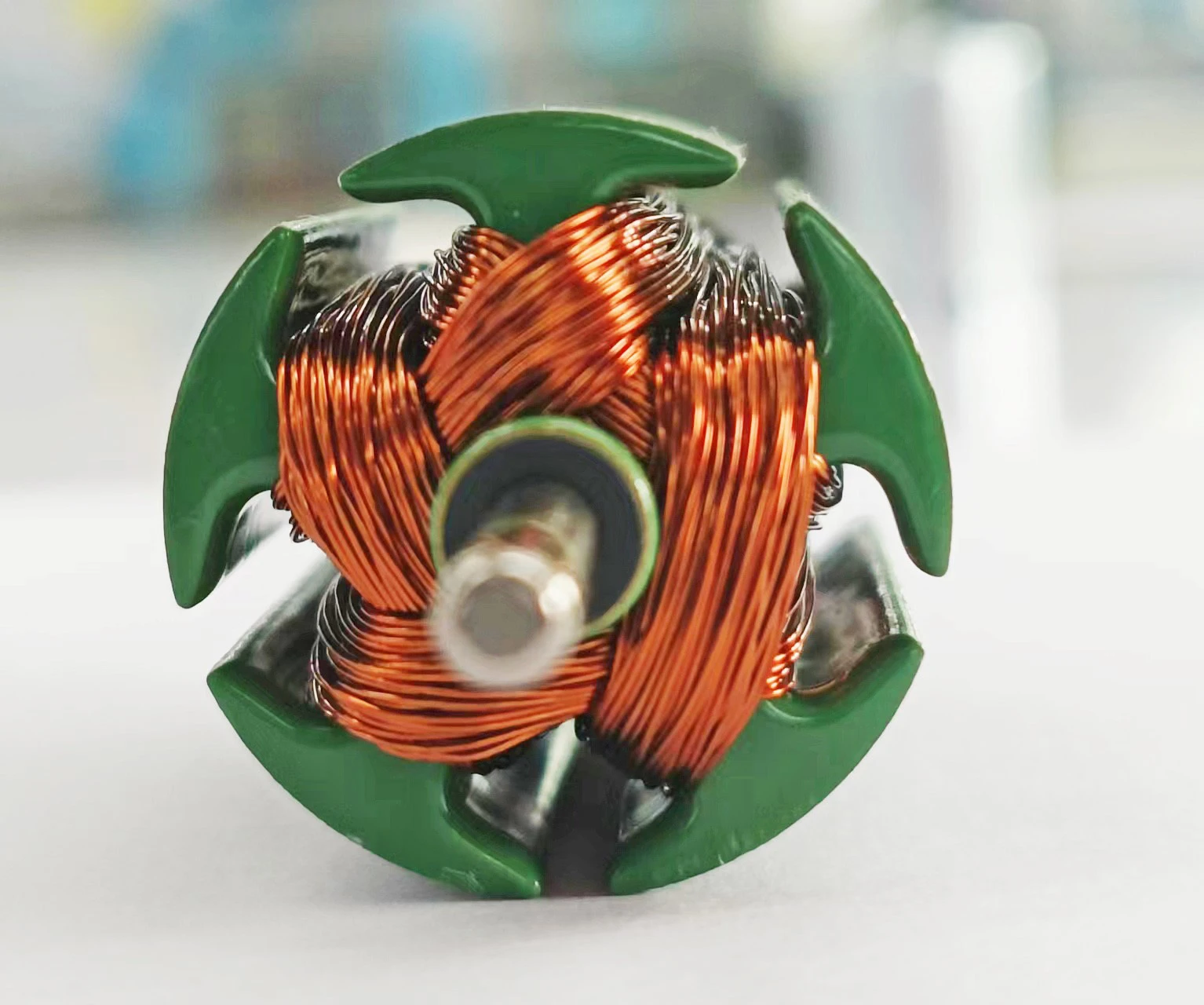

motor rotor

1. Armaturkerne: Dens hovedfunktion er at give ankerviklinger og magnetisk flux for at reducere hvirvelstrømstab og hysteresetab i ankerkernen, når motoren kører.

2. Armaturdel: dens hovedfunktion er at konvertere elektromagnetisk drejningsmoment og induceret elektromotorisk kraftenergi (ankerviklingen er sammensat af mange spoler);

3. Kommutator: Også kendt som kommutator, er skønhedsinstrumentets mikromotors hovedfunktion at konvertere jævnstrøm fra børsten til strøm til ankerviklingen.
