Hvad er strukturerne af mikro-DC-motorer?
Læg en besked

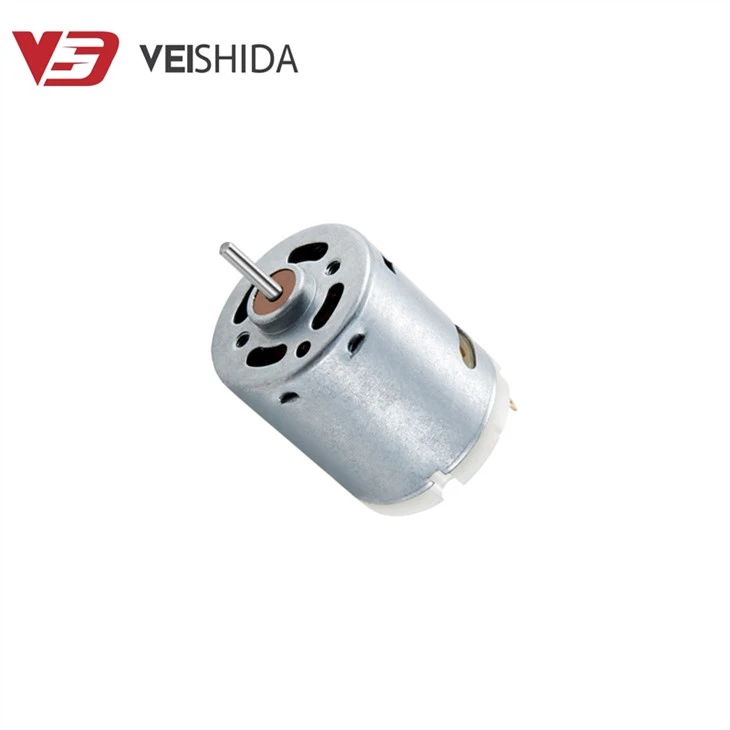

En motor, der effektivt kan realisere den gensidige omdannelse af DC elektrisk energi og mekanisk energi kaldes en mikro DC-motor. Statoren (den del af DC-motoren, der ikke bevæger sig, når den kører) og rotoren udgør de grundlæggende komponenter i en mikro-DC-motor. Så hvordan ser en jævnstrømsmotor ud?
1. Hovedstolpe
Formålet med hovedpolen er at generere et magnetfelt. Den består af hovedstangens jernkerne og excitationsviklingen. Plader af siliciumstål, typisk mellem 0,5 og 1,5 mm tykke, udstanses og nittes for at danne kernen. Den magnetiske kerne af den magnetiske hovedpol er omviklet af en excitationsvikling bestående af isolerede kobbertråde, og hele den magnetiske hovedpol er fastgjort på bunden med skruer.
2. Kommutator
Formålet med kommuteringspolen er at ændre retningen af DC-motorstrømmen og reducere mængden af kommuteringsgnister, der opstår mellem kommutatoren og børsterne, når motoren kører. Består af polære viklinger.
3. Maskinbund
Rammen er betegnelsen for motorens statorhus. Motorrammens hovedopgave er at understøtte hele motoren og fastgøre den magnetiske hovedpol, kommuteringspol og endedæksel. Dens sekundære opgave er at skabe et magnetisk kredsløb mellem polerne. Maskinbasen er ofte svejset af stålstøbegods eller stålplader for at sikre, at den har tilstrækkelig mekanisk styrke og god magnetisk permeabilitet.
4. Børsteanordning
Børsteanordningen bruges til at indføre eller udtrække mikromotorens DC-spænding og strøm, og børsteanordningen er sammensat af en børste, en børsteholder, en børstestang og et børstestangssæde. Børsten placeres i børsteholderen og presses af fjederen, så der er en god glidekontakt mellem børsten og kommutatoren. Børsteholderen er fastgjort på børstestangen, og børstestangen er monteret på det cirkulære børstestangssæde. Børsteholderen er installeret på lejets endedæksel eller inderdæksel, den periferiske position er justerbar, og den kan fastgøres efter justering.
Ovenstående er den grundlæggende struktur af mikro-DC-motoren. For mere information, bedes du fortsætte med at følge os.
